欢迎访问湖南妙涂新材料科技有限公司官网!

新闻动态

NEWS CENTER

联系我们

CONTACT US

湖南妙涂新材料科技有限公司

手 机:19186956557
电 话:0731-85581690
地 址:湖南省长沙市岳麓区葛麻塘

您的位置:首页 > 新闻动态 > 产品知识

抗裂砂浆、粘结砂浆、保温砂浆不同的施工方法详解!

发布时间:2022-06-15人气:103

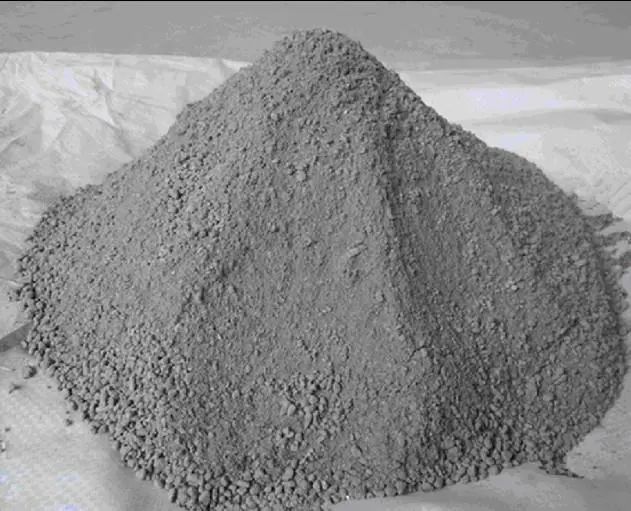

抗裂砂浆 (anti-crack mortar),以由聚合物乳液和外加剂制成的抗裂剂、水泥和砂按一定比例加水搅拌制成的能满足一定变形而保持不开裂的砂浆,配合网格布使用效果更佳。

施工方法:

1、清除墙体的灰尘、油污、杂物、使表面清洁干净。

2、配制:砂浆粉:水=1:0.3,用砂浆搅拌机或手提搅拌机搅拌均匀。

3、在墙体上做点状粘或薄粘方法均可,压紧以达到平整。

4、施用量:3-5kg/m2。

施工工艺:

〈1〉基层处理:粘贴的保温板表面应尽量平整,清洁,坚固,必要时可用粗砂纸打磨。保温板间应压紧,可能出现的板缝须用保温表面还需用胶粉聚苯颗粒保温砂浆找平。

〈2〉材料的制备:直接加水搅拌5分钟,搅拌均匀后使用。

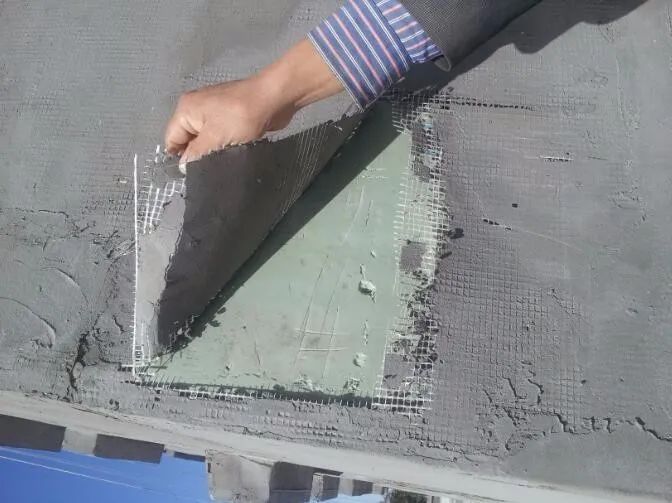

〈3〉材料的施工:用不锈钢抹灰刀将抗裂砂浆抹压于保温板上,将玻璃纤维网格布压入温抹灰砂浆中并找平,网格布接连处应重叠,重叠宽度为10cm玻璃纤维布必须完全埋入,纤维增强面层厚度约2-5mm.。




粘结砂浆它是由水泥、石英砂、聚合物胶结料配以多种添加剂经机械混合均匀而成。主要用于粘结保温板的粘结剂,亦被称为聚合物保温板粘结砂浆。该粘结砂浆采用优质改性特制水泥及多种高分子材料、填料经独特工艺复合而成,保水性好,粘贴强度高。

主要特点:

一:同基层墙体和聚苯板等保温板均有较强的粘接作用。

二:且耐水耐冻融,耐老化性能好。

三:施工方便,是一种非常安全可靠的保温系统粘结材料。

四:施工中不滑坠。具有优良的耐候、抗冲击和防裂性能。


施工方法

一:基层要求:平整,坚固,干燥,清洁。新的抹灰层至少经过14天硬化干燥后方可施工(基层平整度小于2-5毫米一平方米)。

二:材料制备:按本料重量25-30%的比例加入水(加水量可视基层及气候情况调整),至搅拌均匀,拌合料应在2小时内用完。

三:粘结聚苯板用量均为4-5公斤一平方米。按照墙体平整状况,采用整面粘接法或者点框法两种方法进行聚苯板的粘结。

A:整面粘接:适用于平整度要求小于5毫米一平米的平整基层。用锯齿抹灰刀将粘结剂涂抹在保温板上,然后自下而上将保温板粘接在墙面上,板面平整,板缝压紧无空隙。

B:点框法粘结:适用于不平整度小于10毫米一平方米的不平整基层。用抹灰刀将粘结剂均匀涂抹到保温板边缘上,然后在板面上均匀分布6个粘结点,涂抹厚度视墙面平整度确定。然后按上述方法粘板到墙面上。




保温砂浆是以各种轻质材料为骨料,以水泥为胶凝料,掺和一些改性添加剂,经生产企业搅拌混合而制成的一种预拌干粉砂浆。用于构筑建筑表面保温层的一种建筑材料。无机保温砂浆材料保温系统防火不燃烧。可广泛用于密集型住宅、公共建筑、大型公共场所、易燃易爆场所、对防火要求严格场所。还可作为放火隔离带施工,提高建筑防火标准。

性能特点:

1、无机保温沙浆有极佳的温度稳定性和化学稳定性:

无机保温砂浆材料保温系统系由纯无机材料制成。耐酸碱、耐腐蚀、不开裂、不脱落、稳定性高,不存在老化问题,与建筑墙体同寿命。

2、施工简便,综合造价低:

无机保温砂浆材料保温系统可直接抹在毛坯墙上,其施工方法与水泥砂浆找平层相同。该产品使用的机械,工具简单。施工便利,与其他保温系统比较有明显的施工期短、质量容易控制的优势。

3、适用范围广,阻止冷热桥产生:

无机保温砂浆材料保温系统适用于各种墙体基层材质,各种形状复杂墙体的保温。全封闭、无接缝、无空腔,没有冷热桥产生。并且不但做外墙外保温还可以做外墙内保温,或者外墙内外同时保温,及屋顶的保温和地热的隔热层,为节能体系的设计提供一定的灵活性。

4、绿色环保无公害:

无机保温砂浆材料保温系统无毒、无味、无放射性污染,对环境和人体无害,同时其大量推广使用可以利用部分工业废渣及低品级建筑材料,具有良好的综合利用环境保护效益。

5、强度高:

无机保温砂浆材料保温系统与基层粘结强度高,不易产生裂纹及空鼓。这一点在国内所有的保温材料相比具有一定的技术优势。

6、防火阻燃安全性好,用户放心:

无机保温砂浆材料保温系统防火不燃烧。可广泛用于密集型住宅、公共建筑、大型公共场所、易燃易爆场所、对防火要求严格场所。还可作为放火隔离带施工,提高建筑防火标准。

7、热工性能好:

无机保温砂浆材料保温系统蓄热性能远大于有机保温材料,可用于南方的夏季隔热。同时足够厚度的施工其导热系数可以达到0.07W/m.K以下,而且导热性能可以方便地调整以配合力学强度的需要及实际使用功能的要求,可以在不同的场合使用,如地面,天花板等场合。

8、防霉效果好:可以防止冷热桥的能量传导,防止室内结露后产生的霉斑。

9、经济性好如果采用适当配方的无机保温砂浆材料保温系统取代传统的室内外批抹双面施工,可以达到技术性能和经济性能的最优化方案。

10、增强型可分散胶粉、无机胶凝材料、优质骨科及具有保水、增强、触变、抗裂等功能的助剂预混干拌而成。

11、对多种保温材料均具有良好的粘结力。

12、良好的柔性、耐水性、耐候性;导热系数低、保温性能稳定、软化系数高,耐冻融、抗老化。

13、现场直接加水调和使用,方便操作;透气性好,呼吸功能强,既有很好的防水功能,又能排解保温层的水分。

14、综合造价较低。

15、保温性能优越。


施工方法:

1、基层表面应无粉尘和无油污及影响粘结性能的杂物.

2、热天或基层干燥即可基层吸水量大时应用水湿润,使基层达到内湿外干,表面无明水.

3、将保温系统专用界面剂按照水灰比1:4-5搅拌均匀,批刮于基层上,并拉成锯齿状,厚度约为3mm,或用喷涂方法也可.

4、将保温砂浆按照胶粉料:聚苯颗粒:水=1:0.08 :1搅拌成浆体,应搅拌均匀,无粉团.

5、将保温砂浆根据节能要求进行粉抹,2cm以上需分次施工,2遍抹灰间隔应在24小时以上,用喷涂方法也可以.

6、将抗裂砂浆涂抹于保温砂浆上,厚度为2MM。

7、在抗裂砂浆挂上抗碱网格布

8、最后在抗碱网格布上再次涂抹2~3 MM厚度的抗裂砂浆

9、保护层施工完毕后,养护2-3天(视气温而异)即可进行后序饰面层施工.


你觉得这篇文章怎么样?

0 0
网友评论

管理员

该内容暂无评论

美国网友
湖南妙涂新材料科技有限公司
湖南妙涂新材料科技有限公司
联系地址
地址:湖南省长沙市岳麓区葛麻塘
联系方式
  • 联系电话:0731-85581690
  • 联系邮箱:1440803918@qq.com
湖南妙涂新材料科技有限公司

Copyright © 湖南妙涂新材料科技有限公司 备案号:湘ICP备2021012124号

湖南妙涂新材料科技有限公司扫一扫咨询微信客服
在线客服
服务热线

服务热线

0731-85581690

微信咨询
湖南妙涂新材料科技有限公司
返回顶部
